導讀：X系列行星擺線針輪減速機是一種應用行星傳動原理,采用擺線針齒嚙合,設計先進,結構新穎的減速機構.

X系列行星擺線針輪減速機產品簡介

行星擺線針輪減速機是一種應用行星傳動原理，采用擺線針齒嚙合，設計*進，結構新穎的減速機構。它具有減速比大，傳動效率高，體積小，重量輕，故障少，壽命長，運轉平穩可靠，噪音小，拆裝方便，容易維修，結構簡單，過載能力強，耐沖擊，慣性力矩小，等特點。尤其是98年新開發的X8000系列行星擺線針輪減速機產品，全部采用計算機優化設計及國內外**進的加工工藝方法制造，各項指標均達到國際同類產品*進水平。

X系列行星擺線針輪減速機具體型號

　XW0、XWD0、XW1、XWD1、X2、XWD2、XW3、XWD3、XW4、XWD4、XW5、XWD5、XW6、XWD6、XW7、XWD7、XW8、XWD8、XW9、XWD9、XW10、XWD10、XW11、XWD11、XW12、XWD12

　XL0、XLD0、XL、XLD1、XL2、XLD2、XL3、XLD3、XL4、XLD4、XL5、XLD5、XL6、XLD6、XL7、XLD7、XL8、XLD8、XL9、XLD9、XL10、XLD10、XL11、XLD11、XL12、XLD12、

　XWE00、XWED00、XWE20、XWED20、XWE32、XWED32、XWE42、XWED42、XWE53、XWED

X系列行星擺線針輪減速

1. 傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569；三級傳動時傳動比為1/5841--1/658503。另外根據需要還可以采用多級組合，速比達到指定大。

2. 傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。

3. 結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4. 故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5. 運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6. 拆裝方便，容易維修。

7. 過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

X系列行星擺線針輪減速

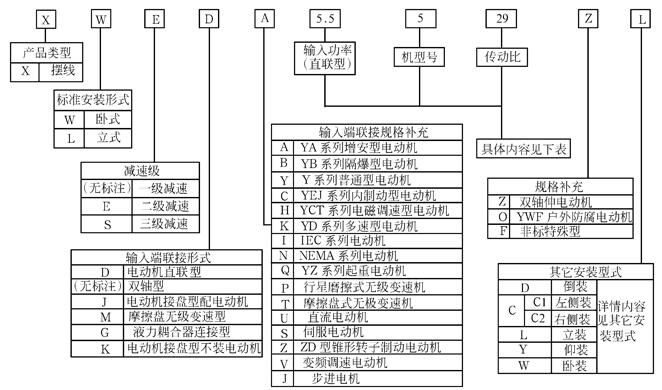

1 機型號:

按傳動比分為:一級、二級、三級。

一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。

兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

三級有8種機型：420，742，842，853，953，1063，1174，1285。
