雙螺旋輸送機的組成部件是什么？

根據雙螺旋輸送機的螺旋葉片在軸上盤繞方向的不同，葉片可分為左旋和右旋，當形成的螺旋面符合右手定則時，該螺旋面為右旋，否則為左旋；物料的輸送方向是由螺旋的旋向及螺旋軸的轉向來決定，生產中，物料流向的判斷也采用左、右手定則，右螺旋用左手，左螺旋用右手，此時彎曲的四指表示螺旋軸的轉向，而拇指表示物料的輸送方向。

雙螺旋輸送機主要構件

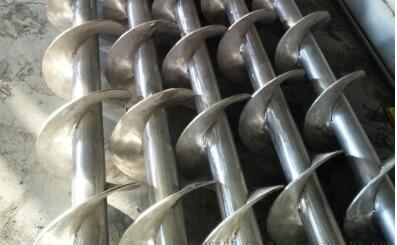

葉片形狀實體全葉式）葉片直接焊接或鉚接在軸上，用于干燥粉狀小顆粒；

帶式：與軸間有用徑向桿固定在軸上，用于有一定粘度的塊狀物料；

葉片式：（漿葉式）具有較強的混合攪拌作用用在對物料進行攪拌、摻合的均合；

成型：（鋸齒式）固有齒形凹槽，起切割、松散、攪拌的作用螺旋可進行組合。

雙螺旋輸送機輸送軸

空心軸：強度高，重量輕，便于聯接；

軸的聯接：在軸和軸的聯接處仍用實心軸；

①在聯接處將實心軸伸入空心軸內，再在空心軸外套一小段套筒，然后，再用螺釘按相互垂直方向?qū)Υ┨淄才c兩軸禁固，此時螺旋葉片應與套筒連接在一起。

②將實心軸伸入空心軸內，再用相適應的螺釘固定，螺旋直徑d=（0.2～0.35）D，用于快速軸承輸送。

雙螺旋輸送機主要構件

雙軸承

頭部軸承：止推軸承：承受由于運送物料的阻力所產生的軸向力，放在物料的前方；

中間軸承：對開式滑動軸承，用于支撐螺旋軸。

雙螺旋輸送機主要構件

雙螺旋輸送機的料槽

U字型、圓筒型，有中間懸掛軸承時，用U型，無時，用U型或圓筒型；U型兩側壁垂直，底部呈半圓型，側壁的上端邊沿用縱向角鋼加固，并以此固定蓋板，保證密封及增強機槽的剛性和懸掛軸承，半圓的內徑大于螺旋葉片直徑約4~8mm。
